Ironing machine

トンネルフィニッシャー

ATF-3製品シリーズ

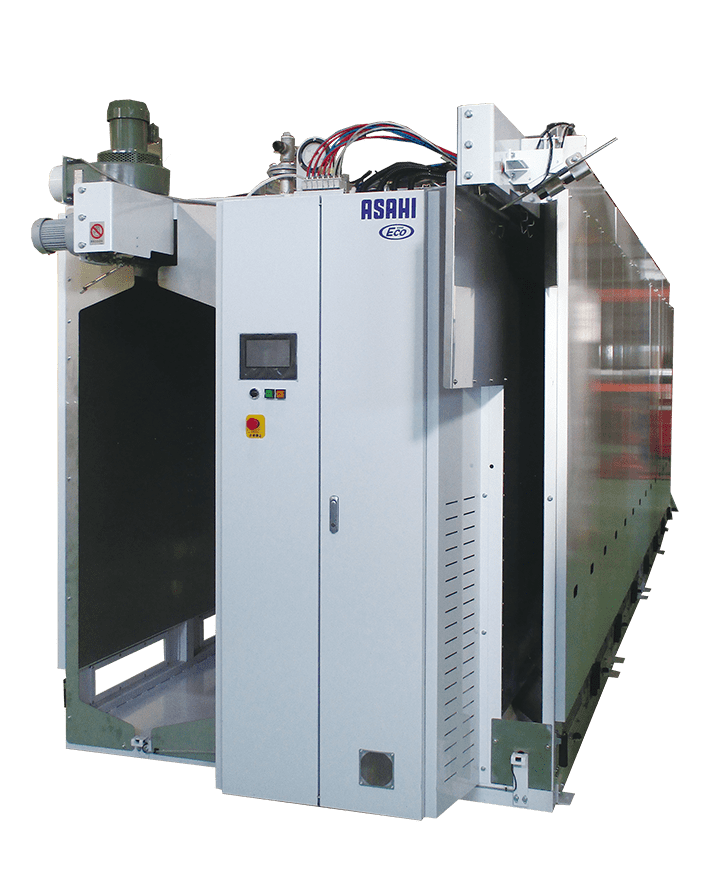

ATF-306

仕上げと乾燥のハイブリッド仕様

  • 1台の機械に仕上ゾーンと乾燥ゾーンを設け、高品質な仕上がりと高生産性を兼ね備えました
  • 仕上ゾーンはファンから出る熱風で品物をゆらし、室内の熱板に品物をあててシワを伸ばします
  • 乾燥ゾーンは排熱を循環再利用し、品物をゆっくり搬送し乾燥を行ないます
  • 高断熱処理を施し、放熱を防ぎ効率よく仕上・乾燥を行います
  • 製品の長さにより標準仕様(Max.H=1,500mm)、背高仕様(Max.H=1,800mm)をラインナップ
  • レイアウトフリー

最大処理能力
1200枚/時

技術仕様
型 式
処理能力(最大)
ATF-306

1,200枚/時

機械寸法 幅×奥×高(mm)
機械重量(kg)
2,224 × 7,836 × 2,595(標準)
2,224 × 7,836 × 2,895(背高)
6,000
ATF・カタログ

※ 脱水後濡れ掛け時

ATF-1製品シリーズ

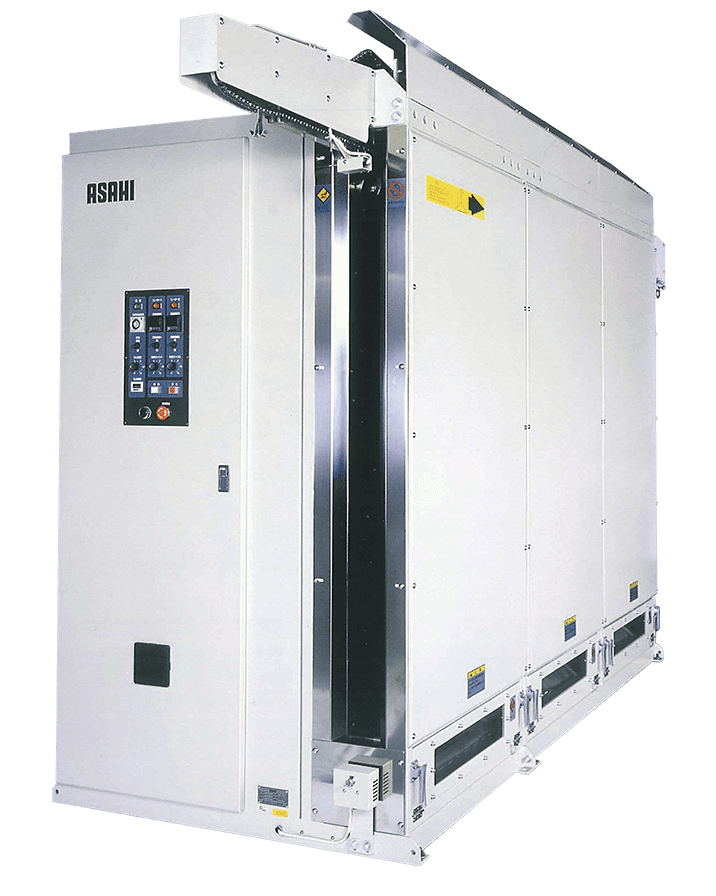

ATF-112 / 113 / 114 / 116

設定温度、乾燥風量、
コンベア・スピードが自由に設定可能

  • 左右どちらか一方向にハンガーを掛けることにより、出口での分配が可能
  • 乾燥温度が設定できるので品物に最適な温度条件で乾燥することが可能
  • 風量を設定できるので品物に最適な "たたき効果" でシワを伸ばします
  • コンベア・スピードの調節で仕事量に応じた乾燥、仕上げの時間調整が可能
  • 着丈寸法が1,500mmの品物まで仕上げ可能
  • 将来、処理量が増加した場合でも現地で乾燥室の増設が可能

最大処理能力
600枚/時

技術仕様
型 式
処理能力(最大)
構成
ATF-112
350枚/時
蒸気室・1/乾燥室・2
ATF-113
400枚/時
蒸気室・1/乾燥室・3
ATF-114
500枚/時
蒸気室・1/乾燥室・4
ATF-116
600枚/時
蒸気室・1/乾燥室・6
機械寸法 幅×奥×高(mm)
機械重量(kg)
1,266 × 6,515 × 2,515
3,550
1,266 × 8,515 × 2,515
4,950
1,266 × 6,515 × 2,515
3,550
1,266 × 8,515 × 2,515
4,950
ATF・カタログ

※ "たたき効果" とは熱風で品物を揺らし、乾燥室の熱板に品物があたりシワが伸びる効果
